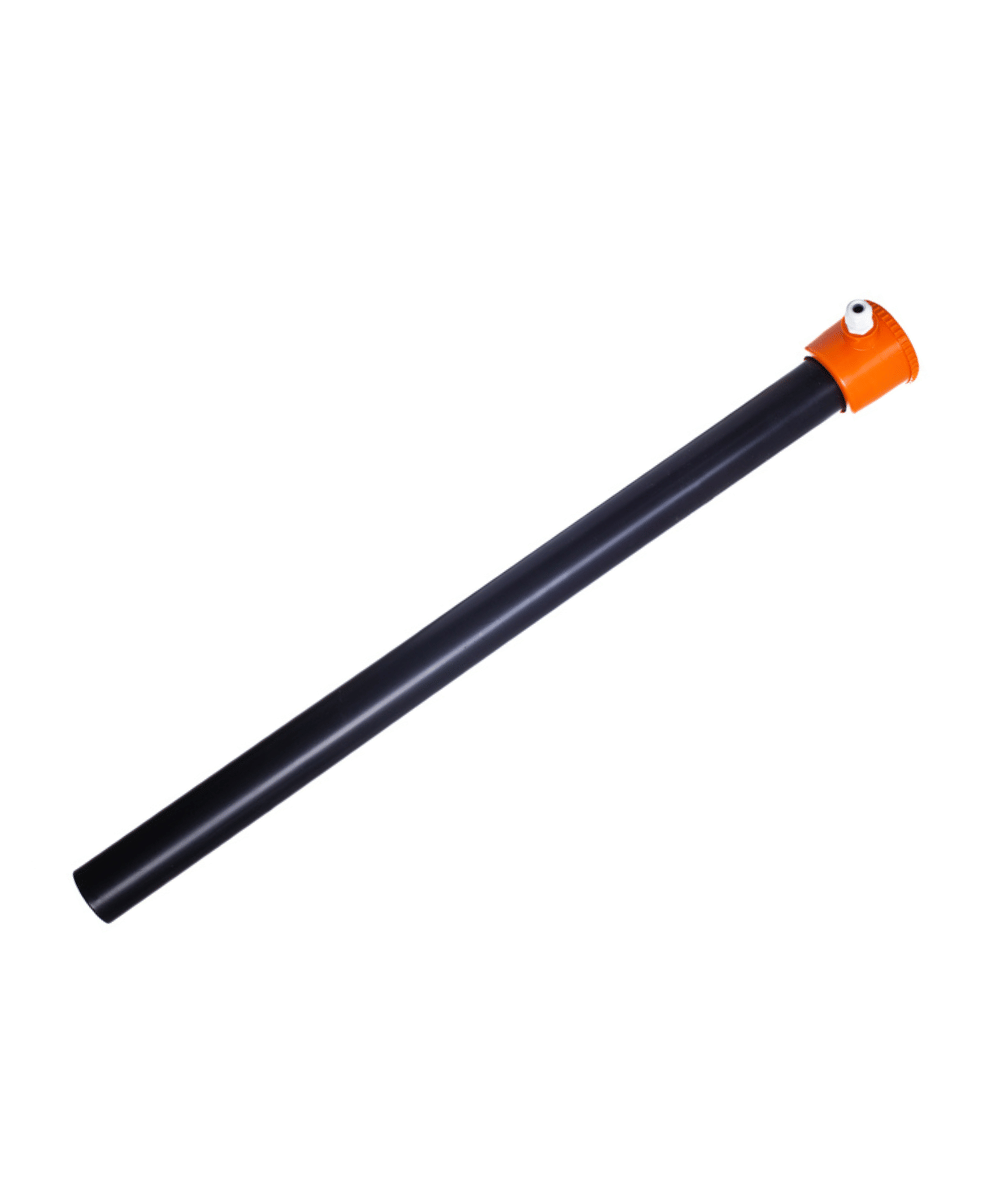

Grzałki galwaniczne
Grzałki galwaniczne zanurzeniowe służą do podgrzewania kąpieli technologicznych w zbiornikach i wannach przystosowanych do pracy w pionie, posiadających modułową budowę. Znajdują zastosowanie m.in. w procesach galwanizacji, anodowania i trawienia, gdzie wymagane jest utrzymanie stabilnej temperatury cieczy roboczych.
Każda grzałka składa się z:
- osłony wykonanej z kwarcu, tytanu lub stali nierdzewnej,

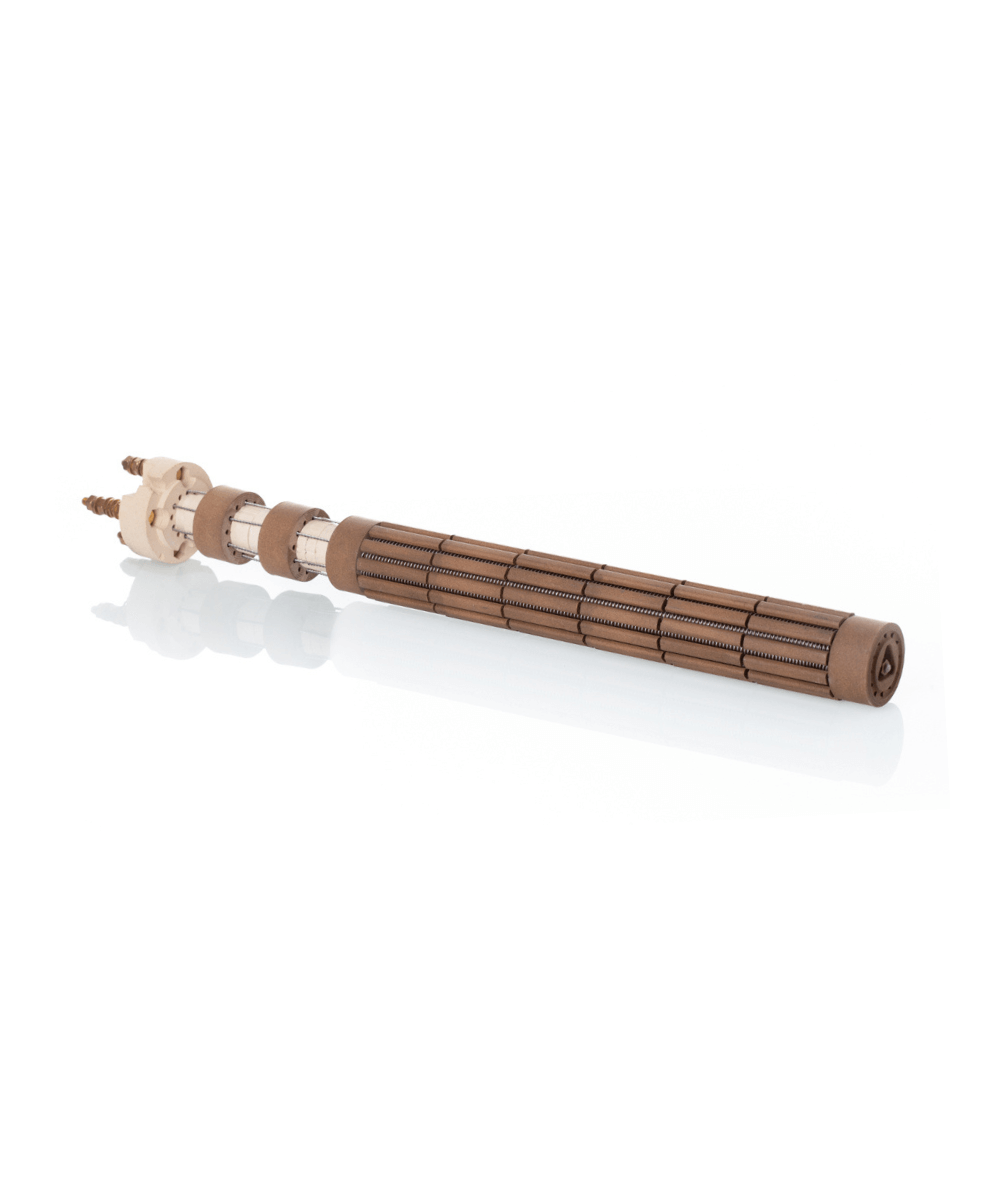

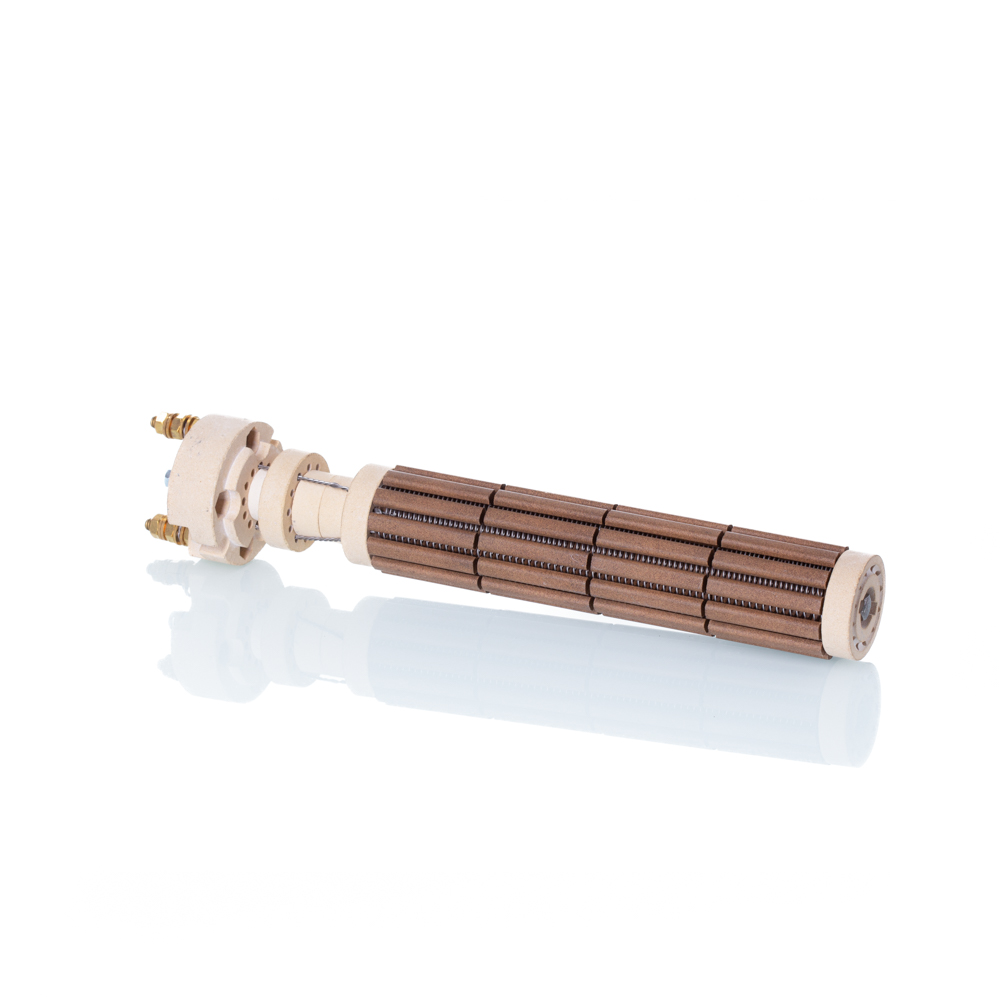

- ceramicznego wkładu grzejnego,
- głowicy z polipropylenu, która zabezpiecza przyłącza prądowe i zapewnia odporność na opary chemiczne oraz zachlapania.
Dobór materiału osłony zależy od rodzaju kąpieli: tytan stosuje się przy kąpielach kwasowych, kwarc przy silnie utleniających, a stal nierdzewna w mniej agresywnych środowiskach. Grzałki montowane są pionowo, z częścią grzejną zanurzoną w kąpieli – ich konstrukcja umożliwia prosty montaż, demontaż i serwis.
Na życzenie klienta grzałki mogą być wykonane z miejscem na czujnik temperatury (np. termoelement), co pozwala na dokładniejszą kontrolę procesów grzewczych.
Wszystkie grzałki galwaniczne wykonywane są na indywidualne zamówienie, zgodnie z dostarczoną przez klienta specyfikacją.
Podstawowe parametry techniczne
Przekrój grzałki:
AISI 304, AISI 316Ti, AISI 304 + teflon, szkło kwarcowe*
Branże
Dodatkowe informacje
- Galwanotechnika – podgrzewanie kąpieli galwanicznych, utrzymywanie stałej temperatury w wannach procesowych, podgrzewanie kąpieli odtłuszczających, ogrzewanie kąpieli trawiących, podgrzewanie kąpieli do anodowania i niklowania, stabilizacja temperatury elektrolitów w procesach powlekania
- Przemysł chemiczny – podgrzewanie zbiorników z roztworami chemicznymi, utrzymywanie temperatury w reaktorach procesowych, ogrzewanie kąpieli myjących i trawiących, stabilizacja temperatury w rurociągach z chemikaliami, podgrzewanie kąpieli do pasywacji metali
- Farmakologia / Przemysł farmaceutyczny – podgrzewanie kąpieli do czyszczenia i dezynfekcji narzędzi, ogrzewanie roztworów w procesach syntezy, utrzymywanie temperatury kąpieli myjących opakowania i komponenty, podgrzewanie zbiorników z substancjami chemicznymi do produkcji leków
- Przemysł metalurgiczny i obróbki metali – podgrzewanie kąpieli odtłuszczających elementy metalowe, ogrzewanie kąpieli do trawienia powierzchni przed galwanizacją, stabilizacja temperatury kąpieli do chromowania i cynkowania, ogrzewanie zbiorników z roztworami do fosforanowania, podgrzewanie kąpieli hartowniczych
- Laboratoria i badania / Branża laboratoryjna – podgrzewanie kąpieli laboratoryjnych w małych wannach, utrzymywanie temperatury roztworów reakcyjnych, ogrzewanie kąpieli czyszczących do szkła laboratoryjnego, podgrzewanie kąpieli do testów materiałowych, stabilizacja temperatury w procesach badawczych wymagających zanurzenia elementów w cieczy
- Przemysł jubilerski – podgrzewanie kąpieli galwanicznych do złocenia, srebrzenia i rodowania, utrzymywanie temperatury kąpieli czyszczących biżuterię, ogrzewanie roztworów do oksydowania metali szlachetnych
- Przemysł motoryzacyjny – podgrzewanie kąpieli galwanicznych do powlekania części (chromowanie zderzaków, felg, elementów ozdobnych), ogrzewanie kąpieli do cynkowania elementów konstrukcyjnych, utrzymywanie temperatury kąpieli fosforanowych przed malowaniem proszkowym
- Przemysł lotniczy i kosmiczny – podgrzewanie kąpieli do anodowania elementów aluminiowych, utrzymywanie temperatury kąpieli czyszczących części lotnicze, ogrzewanie kąpieli do specjalistycznych powłok antykorozyjnych
- Przemysł stoczniowy i offshore – ogrzewanie kąpieli do cynkowania ogniowego części okrętowych, podgrzewanie kąpieli do powłok ochronnych antykorozyjnych, utrzymywanie temperatury kąpieli czyszczących elementy metalowe statków i platform
- Przemysł elektroniczny – podgrzewanie kąpieli do złocenia i cynowania styków, ogrzewanie kąpieli czyszczących płytki PCB, utrzymywanie temperatury kąpieli trawiących w produkcji elektroniki
- Przemysł energetyczny – podgrzewanie kąpieli galwanicznych do powlekania elementów turbin, ogrzewanie kąpieli czyszczących części generatorów, utrzymywanie temperatury kąpieli antykorozyjnych
- Przemysł narzędziowy i maszynowy – podgrzewanie kąpieli do chromowania narzędzi, ogrzewanie kąpieli do niklowania elementów maszyn, utrzymywanie temperatury kąpieli fosforanowych
- Przemysł recyklingowy – podgrzewanie kąpieli chemicznych do odzysku metali szlachetnych, ogrzewanie kąpieli do oczyszczania elementów z powłok, stabilizacja temperatury w procesach elektrolitycznych
- Przemysł meblowy (elementy metalowe) – podgrzewanie kąpieli do powlekania okuć meblowych, utrzymywanie temperatury kąpieli czyszczących przed malowaniem, ogrzewanie kąpieli galwanicznych do powłok dekoracyjnych
- Przemysł medyczny i protetyczny – podgrzewanie kąpieli do powlekania elementów narzędzi chirurgicznych i implantów, utrzymywanie temperatury kąpieli czyszczących i dezynfekujących, ogrzewanie roztworów do anodowania tytanu
- Przemysł odlewniczy – grzałki galwaniczne są wykorzystywane bardziej jako część etapów wykończeniowych (czyszczenie, trawienie, powlekanie).
Rodzaje osłon
- Szkło kwarcowe
Nasza grzałka zanurzeniowa składa się z osłony kwarcowej, elementu grzejnego oraz głowicy wykonanej z polipropylenu odpornego na działanie kąpieli technologicznych. Element grzejny cechuje się doskonałą odpornością chemiczną na wszystkie kąpiele (poza kwasem fluorowodorowym i fluorkowym oraz kąpielami do chromowania). Płaszcz kwarcowy może ulec zniszczeniu jedynie w sposób mechaniczny, nie termiczny. Szkło kwarcowe jest odporne na tzw. „szok termiczny” (gwałtowne zmiany temperatury).
- Teflon
Grzałki galwaniczne w osłonie teflonowej wykazują odporność na wszystkie rodzaje kąpieli. To jedyny materiał nadający się do fluorkowej kąpieli do chromowania i kąpieli z kwasem fluorowodorowym. Powłoka teflonowa nie jest odporna na uszkodzenia mechaniczne, dlatego nawet najmniejsze przerwanie jej spójności skutkuje uszkodzeniem całej powierzchni.
- Stal
Grzałki zanurzeniowe w osłonie stalowej nadają się do kąpieli kwaśnych i alkalicznych. Gatunek stali zależy od rodzaju kąpieli (AISI 304, 316Ti). Powłoka stalowa jest odporna na uszkodzenia mechaniczne.
* W każdym przypadku na osłonie znajduje się oznaczenie, które określa długość części grzejnej grzałki.
GGSZ - grzałka galwaniczna w osłonie ze szkła kwarcowego
GGS - grzałka galwaniczna w osłonie ze stali nierdzewnej AISI 304,316L,316Ti,
GGST - grzałka galwaniczna w osłonie ze stali nierdzewnej z dodatkową powłoką
PTFE - grzałka galwaniczna w osłonie teflonowej
Wizualizacja budowy grzałki
